321貝雷片基本結構：

      321貝雷片由上、下弦桿、豎桿及斜桿焊接而成，上下弦桿的端部有陰陽接頭，接頭上有杵架連接銷孔。貝雷片的弦桿由兩根10號槽鋼(背靠背)組合而成，在下弦桿上，焊有多塊帶圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔，在上弦桿內還有供連接支撐架用的四個螺栓孔，其中間的兩個孔是供雙排或多排桁架同節間連接用的?？績啥说膬蓚€孔是跨節間連接用的。多排貝雷片作梁或柱使用時，必須用支撐架加固上下兩節貝雷片的接合部。

      在下弦桿上，設有4塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置，在下弦桿的端部槽鋼腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。貝雷片豎桿均用8#工字鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁使用的。貝雷片的材料為Q345國標鋼材。

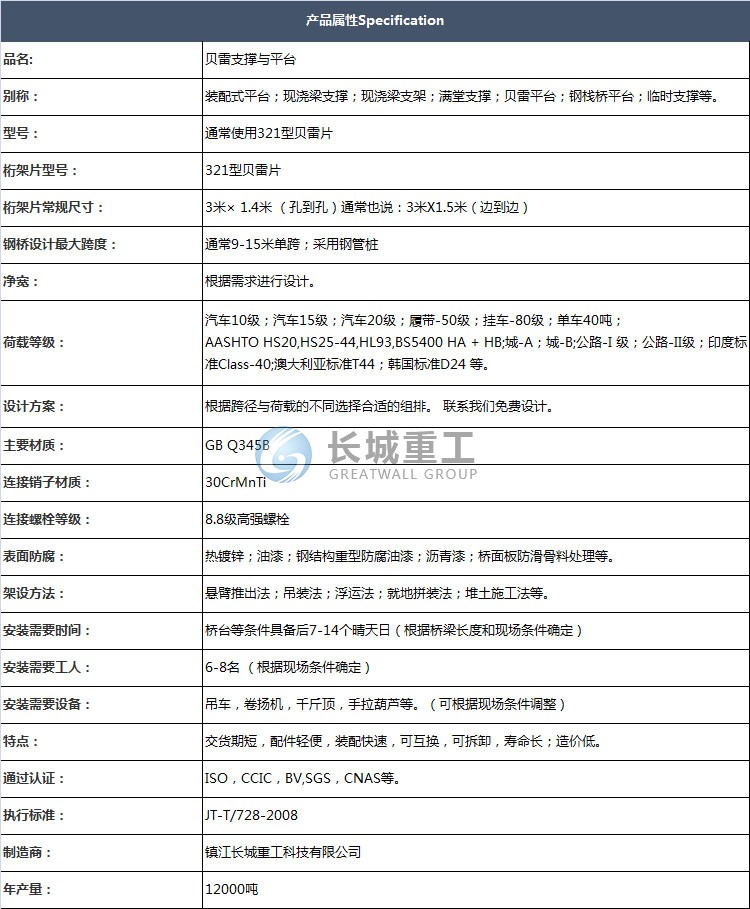

      321型貝雷橋長度為3M，寬1.5米。實際重量270公斤（+-5%）。附圖：桁架單元桿件性能。

      321貝雷片用途及特點：

      貝雷片，又稱桁架片，施工方習慣稱貝雷架，貝雷梁。廣泛應用于貝雷鋼橋上，作為貝雷鋼橋主要的結構單元，對橋梁承載起著舉足輕重的作用。

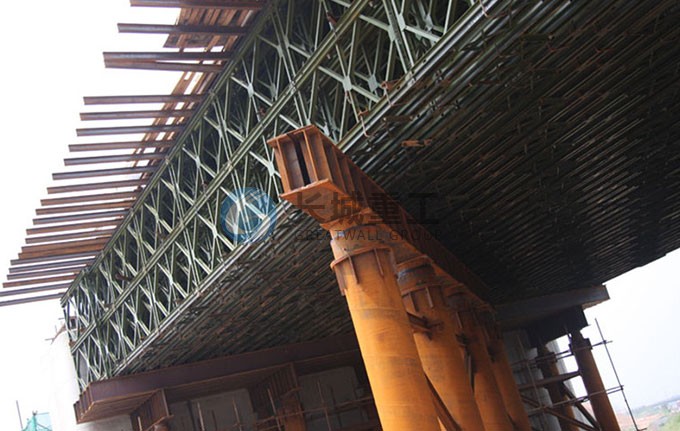

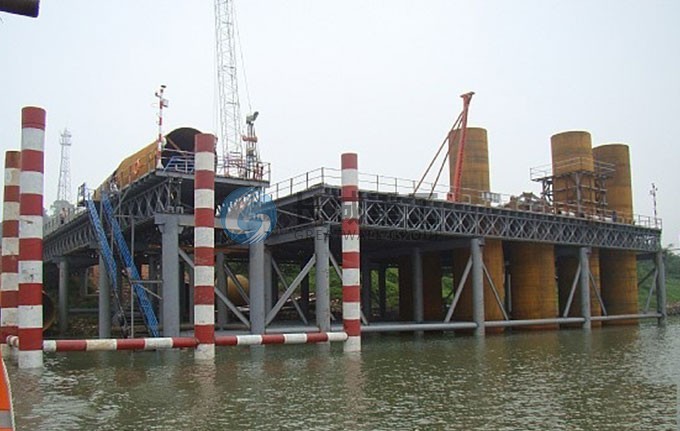

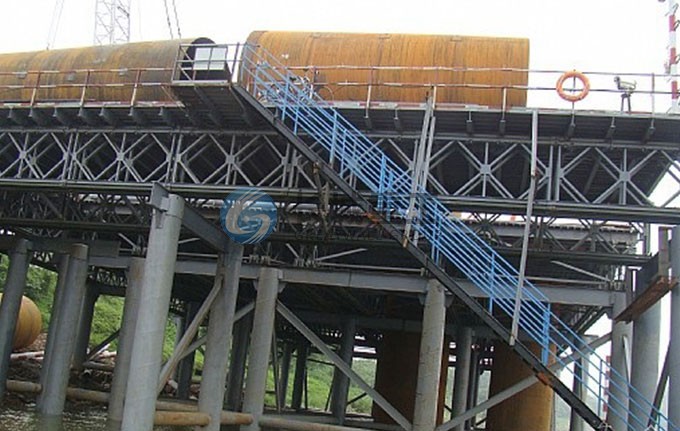

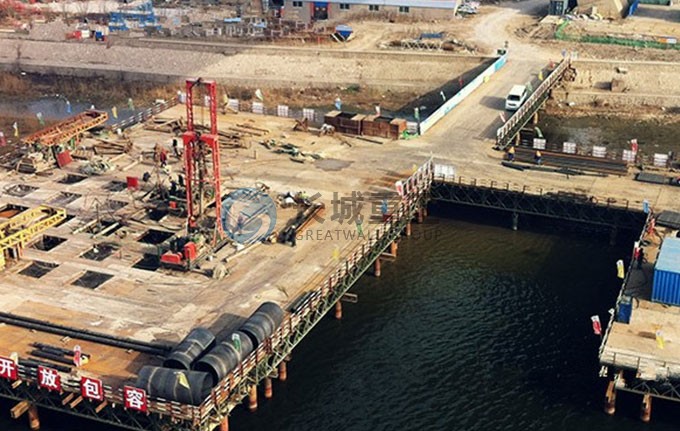

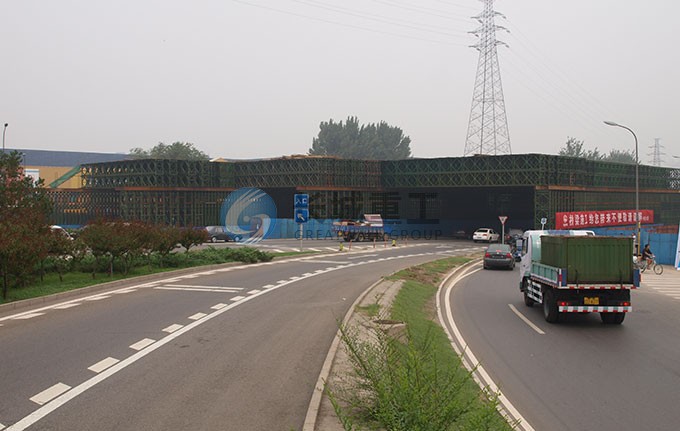

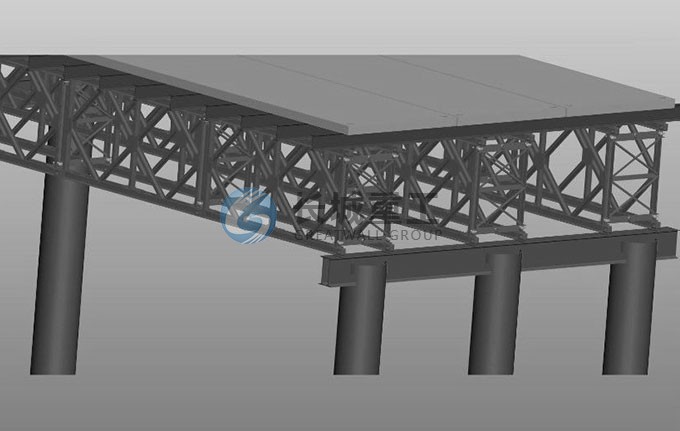

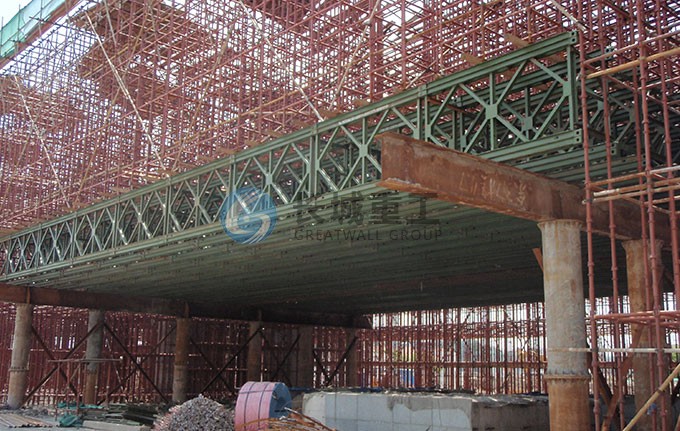

      由貝雷片可以組成支撐，橋墩，掛籃等其他承載結構。

      321貝雷片具有結構簡單、運輸方便、架設快捷、載重量大、互換性好、適應性強的特點。

      321貝雷片鋼橋是裝配式公路鋼橋，其最大特點是：構件輕巧，拆裝方便，適應性強，用簡單的工具和人力就能迅速建成。適用于汽車-10級、汽車-15級、汽車-20級、履帶-50級、掛車-80級等5種載荷。橋面行車道寬4m，可在9m到63m范圍內組合成多種跨徑簡支粱橋，可構造連續梁橋。
