型號別名：CD450型；CD型；450型；HBD60型

HBD60型橋起源于德國，經由長城重工工程師對其結構的分析引進中國并進行量產。

橋的引進源于貝雷橋在技術上的壁壘與不足。眾所周知，貝雷橋是一種常見的裝配式鋼橋結構，是由單銷連接桁架單元作為橋跨結構主梁的上、下承式橋梁，具有結構簡單、適應性強、互換性好等優點。但是即使在荷載不大的情況下，也只能達到60米單跨。

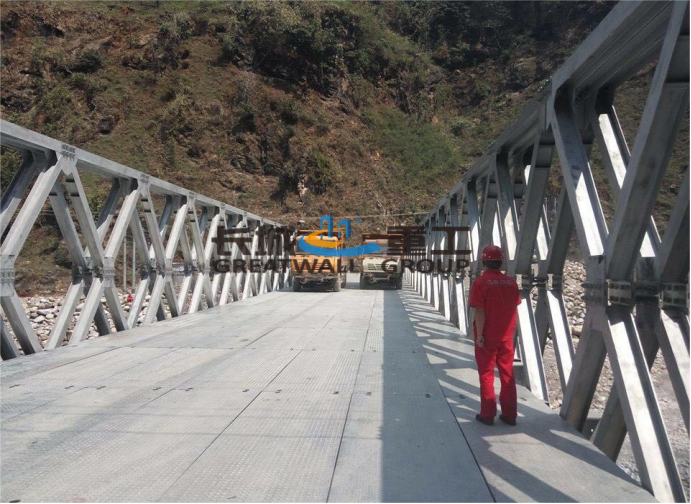

   所以，長城重工推出了HBD60型橋，桁架雖然采用更大的型鋼，但是結構卻更為簡單，既具有裝配式貝雷鋼橋適應性強的優勢，又彌補了其在跨度上的限制，提高了單跨長度，節約了橋墩成本。

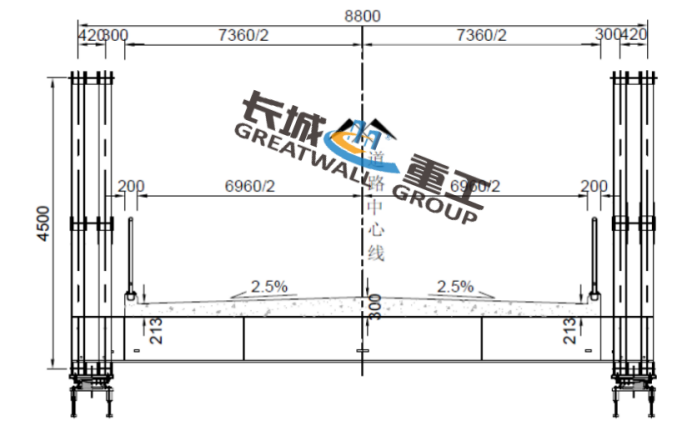

HBD60型裝配式鋼桁梁，通常采用有第三弦桿的加強雙排型構造，由端桁架、標準桁架節段、弦桿、加強弦桿、第三弦桿、橫梁、抗風拉桿以及豎向支撐等標準構件裝配而成，主桁架采用高強螺栓連接。標準桁架長 3.048m，單層高 2.250m，雙層高 4.500m，單側兩片桁架，行車道采用現澆鋼筋混凝土橋面板或者鋼橋面板。

HBD型鋼結構橋梁的運輸與存放

1）構件發運時，在裝車、運輸和卸車過程中，應避免損傷漆膜，以及構件相互碰撞損傷和變形。

2）構件運輸應采用多種形式的運輸工具，無論采用哪種，均應減少中途轉運。

3）構件發運時，制造廠應向用戶提供產品質量證明書，產品構件清單，以及鋼橋使用說明。

4）鋼橋的貯存宜采用庫房貯存，其管理應按照《國防交通物資儲備管理規定》和《國防交通物資儲備倉庫管理手冊》相關規定辦理。

5）為保證鋼橋構件間高強螺栓連接的順利進行，加工單位在鋼橋構件存放和運輸過程中應采取切實可行的措施防止構件變形。

6）在構件存放和運輸過程中，應注意鋼結構涂裝面的保護，如有損傷應及時修補。加工單位應制定符合我方施工的涂裝面修補工藝。
