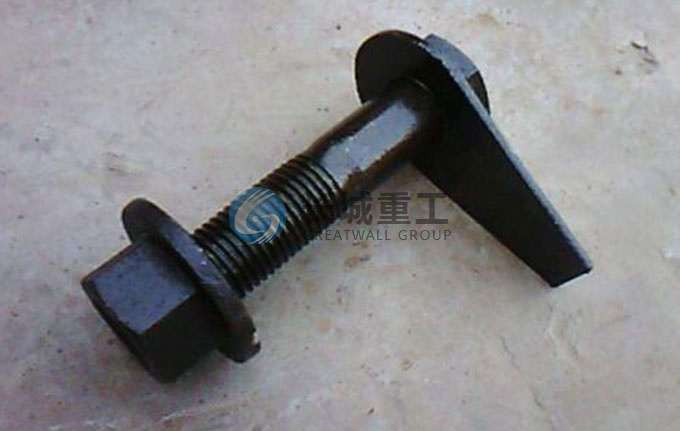

撐架螺栓（如下圖）：用于連接斜撐，支撐架和聯板。螺栓的一頭焊有擋板，用于在擰緊螺栓時偏心擋板扣在構件的邊緣，不使螺桿同螺母一起轉動。

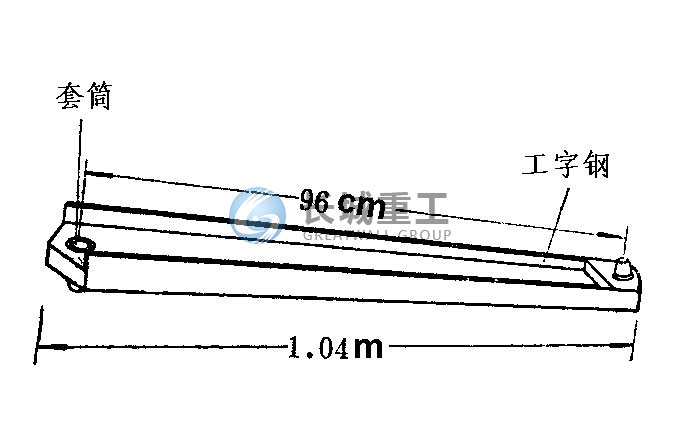

      斜撐 如下圖：斜撐用于增加橋梁的橫向穩定。其兩端各有1個空心圓錐形套筒，一端與桁架端豎桿上的支撐架孔連接，另一端與橫梁短柱連接。每節桁架在端豎桿上裝1對斜撐，橋頭端柱另加1對。斜撐與桁架和橫梁用斜撐螺栓連接。

斜撐

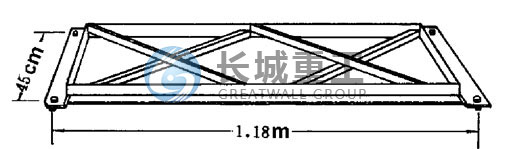

      支撐架如下圖：支撐架用于第一排與第二排桁架的連接。雙排單層貝雷鋼橋橋，在每節桁架（或加強弦桿）頂面中央，水平安裝1個支撐架。雙排雙層時，除在頂面安設1個支撐架外，還要在上層桁架后端豎桿上安裝1個支撐架（首節桁架前端豎桿也應安裝1個）。架設三排橋梁時，支撐架安裝的部位和數量與雙排橋梁相同。安裝時，將兩端的4個空心套筒嵌入兩排桁架的支撐架孔內，再用撐架螺栓固定。

      在上承式棧橋中，支撐架尺寸大部分為900或者1350，也有根據需要特制桿件連接系，也大部分用撐架螺栓來安裝。

圖3—30  支撐架

      3．聯板 如下圖：聯板用于第二排和第三排桁架的連接。三排雙層時，桁架上層的每根端豎桿上都應安裝1塊聯板；三排單層時，只需在每節桁架同一側端豎桿上安設1塊聯板，首、尾節安裝在端柱上。
