橫梁上設有4組卡子，用于限定橋面板或者縱梁位置，兩端焊有短柱用于連接斜撐，兩端底面各有3個凹眼。安裝橫梁時，將凹眼套入桁架下弦桿橫梁墊板上的栓釘，使橫梁在桁架上就位。凹眼的間距與桁架間距相同，橫梁就位后，桁架的間距也就相對固定了。

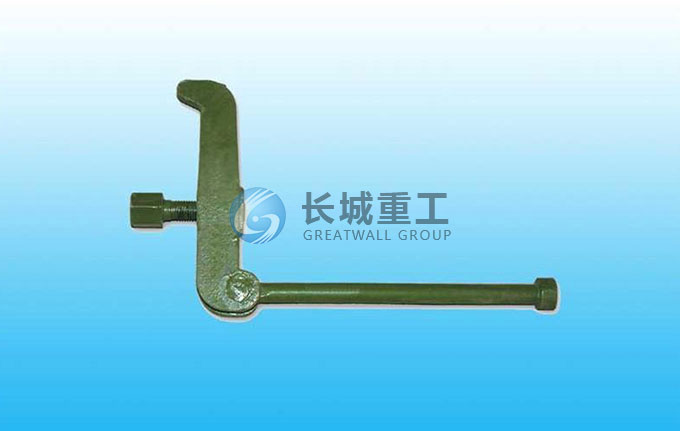

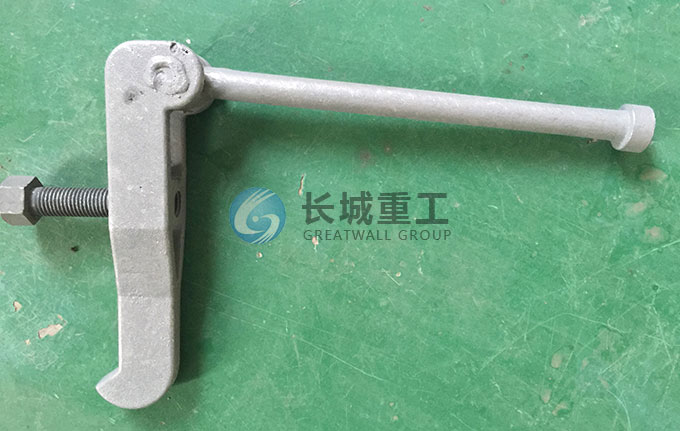

      橫梁夾具由拉桿、懸梁和支承桿3部分組成；用于固定橫梁。拉桿端部有一凸頭，安裝時將拉桿凸頭扣入橫梁墊板缺口內，懸梁的一端勾在桁架豎桿的長方孔上，再用把桿（或扳手）轉動支承桿，使其壓緊固定橫梁。橫梁夾具不能承受很大的向上荷載，因此，當橫梁用夾具夾住時，禁止用千斤頂在橫梁下頂起。橫梁的固定見圖2。

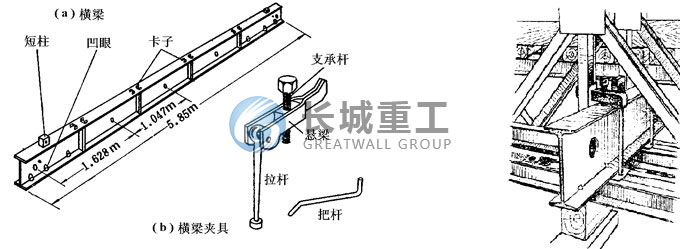

圖1 橫梁與橫梁夾具                                圖2 用橫梁夾具固定橫梁
